RMZG系列脈沖式防爆真空干燥箱

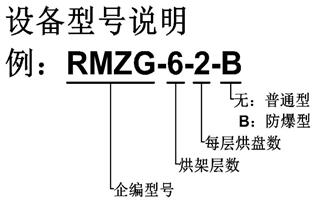

型號規格表
序號 | 型號 | 加熱板 層數 | 每層 盤數 | 外形尺寸(寬*深* 高mm) | 工作室尺寸(寬*深* 高mm) |
1 | RMZG-4-1 | 4 | 1 | 1300*910*1600 | 750*730*720（640） |
2 | RMZG-4-2 | 4 | 2 | 1300*1010*1600 | 750*930*720（640） |
3 | RMZG-6-1 | 6 | 1 | 1300*910*1850 | 750*730*1020（900） |
4 | RMZG-6-2 | 6 | 2 | 1733*910*1850 | 1123*730*1020（900） |
5 | RMZG-8-1 | 8 | 1 | 1300*910*1850 | 750*730*1320（1160） |
6 | RMZG-8-2 | 8 | 2 | 1733*910*1850 | 1123*730*1320（1160） |
7 | RMZG-8-4 | 8 | 4 | 1733*1500*1850 | 1123*1310*1320（1160） |
8 | RMZG-8-6 | 8 | 6 | 2060*1500*1850 | 1500*1330*1320（1160） |
9 | RMZG-10-4 | 10 | 4 | 1733*1500*2050 | 1123*1330*1680（1480） |
10 | RMZG-10-6 | 10 | 6 | 2060*1500*2050 | 1500*1330*1680（1480） |
11 | RMZG-12-6 | 12 | 6 | 2060*1500*2390 | 1500*1330*1960（1720） |
12 | RMZG-12-4 | 12 | 4 | 1733*1500*2390 | 1123*1310*1960（1720） |
RMZG-12-2 | 12 | 2 | 1733*1000*2000 | 1123*730*1520 | |
備注 | 1. 針對中藥浸膏干燥，烘盤尺寸：600*400*70， 2. 其他行業產品干燥，烘盤尺寸：600*400*40，綠色標注為設備工作室高度相應每層減少20mm高度 防爆真空干燥箱，整機寬度需增加160mm | ||||
 |

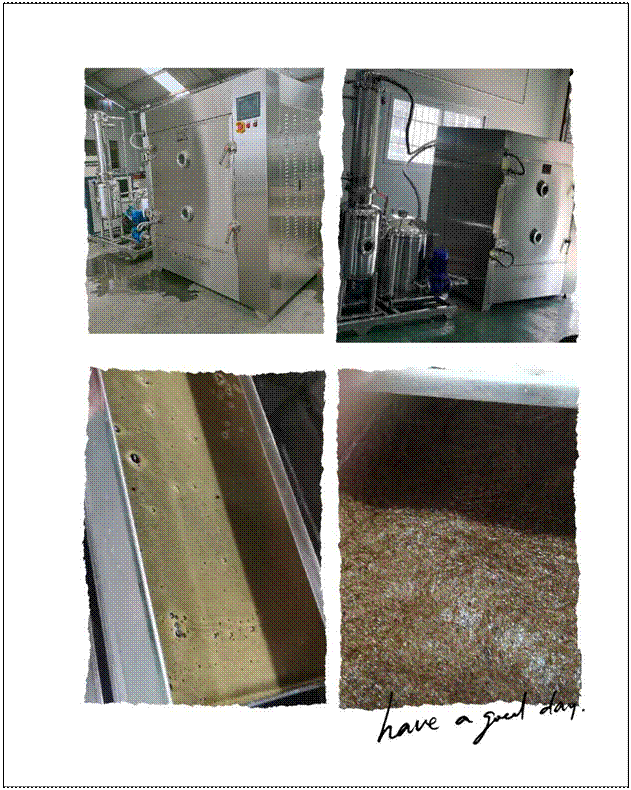

設備示意圖
一 設備標準
設備必須符合以下標準、規范
1 法規
●《中華人民共和國藥品生產質量管理規范(2010年版)》
2 行業標準
● JB/T20093-2007制藥機械行業標準
● YJ36-79工業企業設計衛生標準
3 **標準
● GB-52261-2002機械安全機械電氣設備
● GB-8196-87 機械設計防護罩安全要求
● GB-12265-90 機械防護安全要求
4防爆標準
●防爆等級ExdIIBT4
二、設備主要用途及特點
本設備用于金屬粉的真空烘干，電熱真空干燥是利用高溫蒸汽為導熱介質提高烘箱內空間溫度， 間接加熱物料。同時利用真空泵抽氣抽濕，使烘箱內保持真空狀態，降低物料中水的沸點，加快干燥的速度。
電加熱器將加熱罐內的熱水升溫至90℃左右，其送到加熱金屬擱板，逐步提升密閉烘箱溫度。同時真空系統將烘箱內濕氣體抽出，保持箱內真空度，直至烘箱內物料烘干。
蒸發器設計為不銹鋼加熱板形式，在烘箱內水平配置多塊可拆卸加熱板。加熱板上擺放烘盤，物料裝入烘盤中。加熱后的熱水通過加熱板，以熱傳導的方式與烘盤內的物料完成熱交換，達到干燥的目的。
序號 | 項目名稱 | 技術參數 | 技術說明 |
1 | 工作室尺寸 | 1123*730*1020mm | 寬（W）×深（D）×高（H） |
外形尺寸約 | 2000*1500*2000mmmm | 寬（W）×深（D）×高（H） | |
占地面積 | 3㎡ | ||
2 | 裝機總功率 | 21kw | 實際使用功率約為配置功率的 80 %； |
防爆加熱循環熱水系統 | 18kw+0.55kw | ||
防爆真空油泵 | XD-63 | 2.2kw | |
3 | 額定溫度 | 95℃ | 以設備使用地海拔水的沸點為準； |
4 | 使用溫度 | ≤90℃ | 箱體五面加熱，隔板加熱 |
5 | 電源要求 | 380V±10％，50Hz | 3P＋N＋G 三相五線制； |
6 | *大裝載量 | 100KG | 烘盤尺寸600*400*70=12盤 |
7 | 加熱板層數 | 6層 3.13㎡ | 830×630×20mm |
7 | 溫度測控點 | 冷卻水箱、箱內加熱平板、物料溫度 | 加熱水箱溫度PID自動控制，熱水箱顯示溫度，平板溫度超溫報警并關停；物料溫度監控報警 |
8 | 測溫精度 | ±0.1℃ | 儀表溫度精度； |
9 | 溫度波動度 | ± 2℃ | 儀表測量溫度； |
10 | 箱外表面溫度 | ≤室溫+15℃ | 外殼溫度 |
11 | 運行方式 | 可編程高精度自動控制 | 多段溫度、真空度、時間設定，多組配方存儲， |
12 | 設計真空度 | 0～-100KPa | 可根據工藝要求多段循環調節； |
13 | 控制方式 | PLC+智能程序自動控制 | 防爆控制柜：自動控制/手動控制 可切換操作； |
14 | 操作方式 | 1. 自動：觸摸屏操作（7寸屏） 2. 手動： | 全中文、數字顯示，流程圖畫面顯示 觸摸屏故障啟動手動按鍵工作 |
15 | 安全保護措施 | 防超溫、過載、漏電、短路、電源缺相、水壓異常、水位異常 | 聲光報警，系統聯鎖邏輯，故障緊急停復機，緊急手動控制按鈕；真空泵故障自動切換工作功能 |
16 | 擴展功能（選配） | 1、預留一路485通訊接口 2、增加運行數據存儲功能
3、審計追蹤授權 4、用戶管理授權 5、UPS 6、上位機 7、U盤 8、網關 | 1、可實現遠程操作、監控； 2、可存儲真空度、干燥溫度、干燥時間、等數據。 3.6AV21070RP000BB0 4.6AV21070GA000BB0 5. 斷電延時功能 6. 戴爾電腦、北京杰控組態軟件 7.16G 8.ESS-405A |
