又名

WH-B-1

WH-B-1

WH-B-1

WH-B-1

WH-B-1

WH-B-1

亦稱

WH-841系列

WH-841系列

WH-841系列

WH-841系列

WH-841系列

WH-841系列

內部?jì)羧莘e(m3)

1.8m3

3.24m3

5.4m3

7.2m3

7.92m3

12m3

工作室尺寸

1000×1200×1500

1200×1500×1800

1500×1800×2000

1800×2000×2000

1800×2200×2000

2000×3000×2000

外型尺寸約

1640×1600×2100

1840×1900×2400

2140×2200×2600

2440×2400×2600

2440×2600×2600

2640×3400×2600

加熱功率（kW）

18.0

30.0

45.0

66.0

72.0

81.0

電源

380V

380V

380V

380V

380V

380V

頻率(Hz)

 50Hz

 50Hz

 50Hz

 50Hz

 50Hz

 50Hz

線制

 三相五線制

 三相五線制

 三相五線制

 三相五線制

 三相五線制

 三相五線制

電流(A)

47.4

78.9

118.4

173.7

189.5

213.2

性能

指標

升溫

A:+200℃; B:+300℃; C:+400℃; D:+500℃  (其中A、B、C、D為常用規格)

時間

A:45;     B:50;       C:60;     D:70;      （其中A、B、C、D為常用規格)

主要測試件應力范圍

含有3%C的鋼：延續時間400H ， 應力范圍：180—460kg/c㎡

含有8%Ni、18%Cr、0.5%Ti的鋼：延續時間400H，應力范圍：1060—1400 kg/c㎡

工作原理

熱風循環可采用對流風循環 平流風循環

控制精度

±1℃

適用特點

應用于機電產品、五金制品、醫療衛生、儀器儀表、工廠、高等院校、科研等部門作干燥,烘焙,熱處理,固化,保溫及高溫試驗

運行方式

溫度可調，恒定運行或程序運行（可選觸摸屏式程序運行），具有存貯打印功能。

定時范圍

0~999min

保護功能

電機加熱互鎖、防干燒、風機故障、超溫等多重報警保護功能

噪音大小

＜75dB

溫度均勻度

≤±5℃     (烘箱工作空間內任二點在規定的時間內溫度變化的**值)

溫度波動度

≤±0.5℃   (烘箱工作空間內任一點在規定的短時間內溫度變化的大小)

引導1

華氏度 = 32 + 攝氏度 × 1.8;   攝氏度   = (華氏度 - 32) ÷   1.8

凈化級別

百級 萬級 十萬級 三十萬級

風速

＜1m/s

冷卻系統

水溫：2~30℃    水壓:0. 2MPa左右（根據客戶要求定制）

引導2

電路輸出的翻轉點即保護狀態開關閾值可由下式確定: 當△t由負方向趨近于+2℃時，E 4t =-0. 7 V , E?=一SV并把電路參數代入(1)式: 當△t由+2℃方向趨于0℃時，E 4t =-OV , E?=+10 V，并把電路參數代入式((1): 把式(2)和(3)聯立，解此方程可得:R9=37. 34 k ，實際取R9=   40 k, Ex= 1.6 V,實際中只要調節y就可得到。

控制

系統

控制器

進口LED數顯P、I、D +S、S、R.微電腦集成控制器/TEMI-300/TEMI-880/TEMI-2500/Unique中英文顯示彩色觸摸屏,帶打印機

設定精度

溫度±0.1℃，指示精度：溫度±0.1℃，解析度：±0.1℃  (解析度：儀器顯示溫度的*小單位)

傳感器

PT100高精度溫度傳感器

加熱系統

全獨立系統，不銹鋼電加熱式加熱器

溫度控制

采用日本富士高智能型顯溫控儀表來控制，通過溫度傳感器輸出信號，由智能式儀表輸出電流信號控制可控硅的通斷頻率，對加熱功率實現連續的PID調整

動作控制

采用時間繼電器、交流接觸器、斷路器、固態繼電器、控制風機，且相互動作自鎖，確保安全生產

進出氣口

采用微型風機控制

循環系統

耐高溫低噪音長軸電機.多葉式不銹鋼離心風輪

電器配件

ABB、西門子、施耐德、丹弗斯、歐姆龍、LG等

使用

材料

外箱材質

優質碳素1.5mm A3鋼板.磷化靜電噴塑處理(可根據客戶要求,制作成不銹鋼外箱)

內箱材質

日本全進口1.5mm SUS304不銹鋼優質鋼板

保溫材質

聚胺脂硬質發泡、超細玻璃纖維綿/硬質Polyurethane發泡及玻璃棉

操作框

進口PE一體式操作框架

觀察窗

耐高、低溫鋼化玻璃內熱式中空玻璃觀察窗（根據客戶要求配置）

電纜孔

不銹鋼SUS304(試驗箱配）

孔塞

進口耐高低溫膠(試驗箱配）

線號

所有線的接入均有線號標明,線號材質為白色有機塑膠

門框隔熱

耐高低溫老化硅橡膠門密封條

質保

箱體

質保五年:外膽內膽/外箱內箱質保五年,五年內無損壞,生銹,變形 (非正常損傷除外)

整機

質保二年:整個箱體內所有零部件 (非正常損壞除外)

零部件

本公司售出所有產品,承諾15   年內皆有零件更換

標準配置

不銹鋼烘架,可任意分層

安全保護

漏電、短路、超溫、電機過熱、過載、相序、過電流保護 (具有自診功能)

定時功能

0.1～999.9（S、M、H）任意可調

電源電壓

AC380V±10％ 50±0.5Hz 三相五線制(見上表明細)

使用環境溫度

5℃～＋40℃

安裝場所

1、與相鄰的墻壁或器物之間的距離300mm

2、為了穩定的發揮試驗箱的功能、性能，應選擇常年溫度為15~35℃，相對濕度大于85%的場所。

3、安裝場所的環境溫度切忌急劇變化。

4、應安裝在水平面上（安裝時應用水平儀在地面上確認水平）。

5、應安裝在無直射陽光的場所。

6、應安裝在通風良好的場所。

7、應安裝在遠離可燃物、爆炸物及高溫發熱源的地方。

8、應安裝在灰塵少的場所。

9、盡可能地安裝在靠近供電電源的場所

使用環境濕度

≤85％R.H

濕度:表示大氣干燥程度的物理量。在一定的溫度下在一定體積的空氣里含有的水汽越少，則空氣越干燥；水汽越多，則空氣越潮濕?？諝獾母蓾癯潭冉凶觥皾穸取?。在此意義下，常用**濕度、相對濕度、比較濕度、混合比、飽和差以及露點等物理量來表示；若表示在濕蒸汽中液態水分的重量占蒸汽總重量的百分比，則稱之為蒸汽的濕度。

備

注

1、

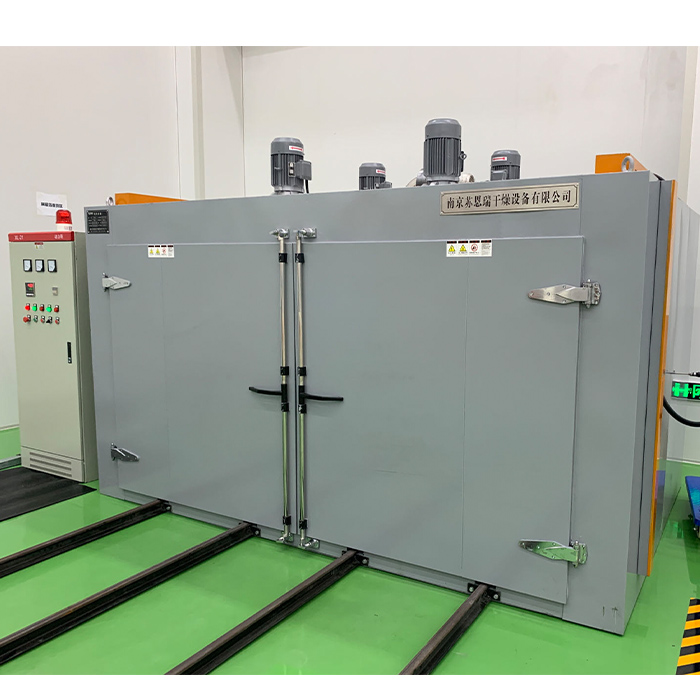

“RH-01”為電熱密閉鼓風干燥箱型號，外形尺寸僅供參考，以實物為主

2、

以上數據均在環境溫度（RT）-300℃.工作室無負載條件下測得

3、

可根據用戶的具體要求定做非標型號“電熱密閉鼓風干燥箱”

4、

電熱密閉鼓風干燥箱的延伸產品請參考官網:http://teachertanti.com

5、

如您需要索取我們的集團樣本及產品介紹,請致電索取,我們將在3個工作日內寄出(國內:順豐快遞、國際:聯邦速遞)

6、

本技術信息，如有變動恕不另行通知/本版權獨家所有，盜版必究
